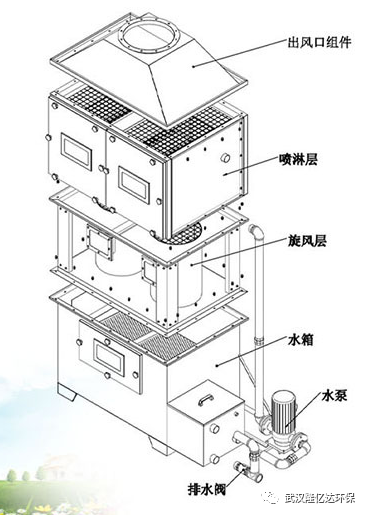

方形旋流板塔：

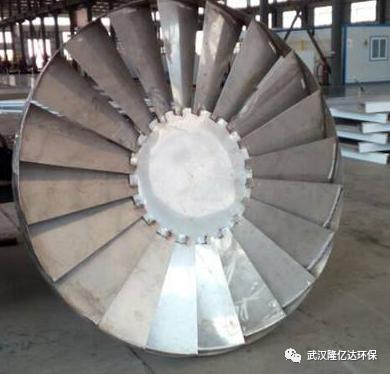

  是一種噴射型塔板洗滌器，塔板葉片如固定的風車葉片，氣流通過葉片時 產生旋轉和離心運動，吸收液通過中間盲板均勻分配到每個葉片，形成薄液層，與旋轉向上的氣流形成旋轉和離心的效果，噴成細小液滴，甩向塔壁后。液滴受重力作用集流到集液槽，并通過降液管流到下一塔板的盲板區。具有一定風壓、風速的待處理氣流從塔的底部進，上部出。吸收液從塔的上部進，下部出。氣流與吸收液在塔內作相對運動，并在旋流塔板的結構部位形成很大表面積的水膜，從而大大提高了吸收作用。每一層的吸收液經旋流離心作用掉入邊緣的收集槽，再經導流管進入下一層塔板，進行下一層的吸收作用。

在煙道入口處設計初級噴淋裝置，當煙氣經進口煙道，與布置在進口煙道段的噴淋形成的水霧進行傳質換熱，得到初步降溫和去除部分漆渣，切向進入吸收塔。煙氣在吸收塔內通過旋流氣動裝置的加速和旋流，煙塵與經過霧化的吸收液發生碰撞、附著、凝聚、離心分離等綜合性的作用，被甩到塔壁，隨塔壁水膜流向塔底。旋流板噴淋塔除塵效率可以達到98.5%以上。通過旋流氣動裝置的設置，使煙氣在同樣高度的筒體內旋轉次數增加、通過的路徑增長，氣相紊動劇烈，煙氣與吸收液在時間和空間上得到充分的碰撞、接觸、溶解、吸收。

旋流板塔技術特點：

1、旋流板塔占地面積小，投資少；

2、旋流板塔除塵年需運行成本近似等于水泵電費，設備增加運行成本主要為電費和水費；

3、旋流板塔除塵效率高，除塵效率為98.5%以上；

4、旋流板塔除塵脫硫器阻力小，阻力為 600~800Pa；

5、旋流板塔對水質要求低，除塵用水可循環使用，達到高效除塵、低運行成本；

6、旋流板塔進液量少，一般氣液比 1 L/m3 左右，根據實際設計為 0.6-3L/m3；

7、旋流板塔脫水效果 99%以上，引風機不帶水；

8、旋流板塔維護保養方便，旋流板裝拆方便；在塔頂及每層旋流板上方均設有檢修孔，可設檢修平臺、爬梯等輔件設施，方便日常檢修；

9、旋流板塔處理效果好，排放達標；運行費用低；操作簡單；安全可靠；

10、方形旋流板塔無二次污染。

技術原理：漆霧進入高效旋流塔時，因塔內的特殊旋流導流結構產生高速旋流。漆霧與塔內的噴淋水充分接觸，漆渣因旋流時產生的離心力被甩到旋流塔內壁，經噴淋水沖洗掉落到漆渣回收池內。去除漆渣的帶有水汽的廢水經過多面空心球做的除水層，利用多面球的比表面積大及親水性的特性，將廢氣的水汽吸附，從而達到凈化漆霧的目的，凈化效率一般在80-90%左右。
